Aufstockung im Grossformat

Statikkonzept

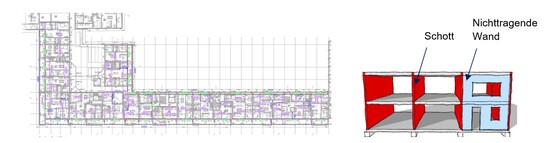

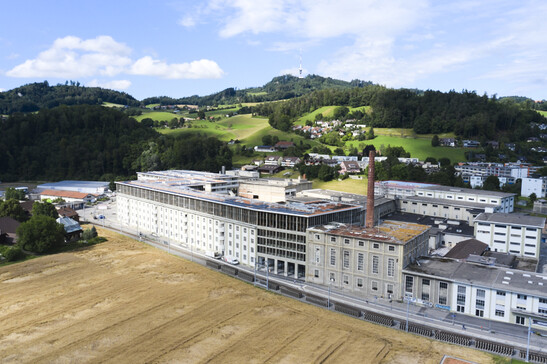

Das Fabrikgebäude – ein Massivbau aus Stahlbeton und Mauerwerk – besteht aus einem 140 Meter langen Riegel und einem 70 x 40 Meter grossen Gebäude. Beide Bauten sind 18 Meter hoch und wurden um zwei Etagen, oder rund sechs Meter, aufgestockt. Die Aufstockung muss daher entsprechend hohen horizontalen Einwirkungen aus Wind und Erdbeben standhalten. Üblicherweise definieren Tragwerksplaner die Punkte, wo Kräfte aus Bauwerken in die Fundamente abgeleitet werden. Nicht so beim Bernapark: Hier gibt der Bestandesbau vor, wo die Kräfte aus der Aufstockung abgeleitet werden dürfen. Daraus resultiert ein Statikkonzept mit vielen Wechseln, unterschiedlichen Tragrichtungen und teils grossen Spannweiten. Aufgrund des unterschiedlichen Schwingungsverhaltens von Massiv- und Holzbauten respektive des steifen Unterbaus, wurden im Hinblick auf die Erdbebensicherheit zudem höhere Belastungen für den Holzbau angesetzt. Die zwei zusätzlichen Stockwerke sind in Schottenbauweise errichtet, wobei der Grossteil der Schottwände tragend und zur Gebäudeaussteifung beidseitig beplankt und als Scheiben ausgeführt sind. Die Decken und das Dach sind als Hohlkastenelemente meist quer dazu gespannt.

Konstruktion

Wandaufbau
Die Holzbauweise ist teilweise auch an der Fassade sichtbar: Im Bereich der Terrassen ziert eine 20 Millimeter dicke Schalung aus Fichte/Tanne die Fassade. Andere Teile der Fassade wurden verputzt, sie sollen den bestehenden Industriecharakter aufnehmen. So wird die Aufstockung harmonisch in den Bestand integriert. Als Putzträger für die 8 mm Putzschicht dienen 60 mm Steinwolldämmplatten. Dahinter befindet sich die eigentliche Holzrahmenkonstruktion in Form von 200 mm Ständern und ausgedämmten Gefachen. Aussenseitig ist die Konstruktion mit Gipsfaserplatten bekleidet, rauminnenseitig mit 18 mm OSB-Platten und 12,5 mm Gipsfaserplatten.

Deckenaufbau
Hohlkasten mit 280 mm hohen Rippen aus Brettschichtholz bilden die Decken. Je nach Spannweite variiert die Breite der Rippen zwischen 60 und 180 mm. Zur Optimierung des Schallschutzes und des Schwingungsverhaltens, wurden die Hohlkasten mit 100 mm Kalksplitt befüllt und mit einem klassischen Bodenaufbau überdeckt. Unterseitig sind die Decken mit einer 18 mm dicken Gipsfaserplatte beplankt. Die Decken liegen meist auf den tragenden Schottwänden oder auf innenliegenden Stützen und Unterzügen auf. Die Fichtenstützen sind weiss gestrichen und bleiben in den Wohnungen sichtbar.

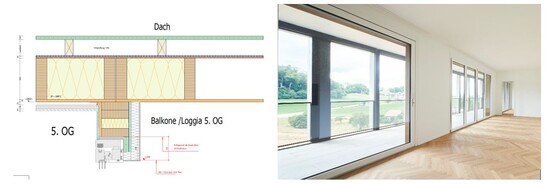

Übergang Wohnung Balkon
Das Dach besteht aus einer ausgedämmten Rippendecke, bei der die unterseitige Platte als statisch wirksame Fläche angesetzt ist. Die Elemente der Balkone und Loggien, und diejenigen in den Wohnungen, wurden mit einem ausgedämmten Elementstoss über den Fenstern miteinander verbunden. Details: Stuber Holzbau

Brandschutz und Bauphysik

Für die Erschliessung der Aufstockung wurden zwei neue Treppenhäuser in Holzbauweise eingezogen. Diese mussten wegen den Brandschutzanforderungen gekapselt ausgeführt werden und REI 60-RF1 erfüllen. Bestehende Treppenhäuser sind in Massivbauweise. Auch beim Dach galt es, 30 Minuten Feuerwiderstand zu gewährleisten, weil die Lüftungstechnik darauf untergebracht ist, die Leitungen mehrere Brandabschnitte queren und die nötigen Brandschutzklappen 30 Minuten funktionieren müssen.
